所以就算我們上課還沒有講到也沒有關係,我相信對大家來說應該不是一個問題,我們今天唯一需要做的就是講完CNN的部分。

我們都知道說CNN常常被用在影像處理上,如果你今天用CNN來做影像處理,我們當然可以用一般的Neural Network來做影像處理,不一定要用CNN。

比如說你想要做影像的分類,那你就是train一個Neural Network,input是一張圖片,那這張圖片你就把它表示成它裡面的pixel,也就是一個很長很長的vector。

那output就是看你假設你有一千個類別,output就是一千個dimension,那我相信根據剛才那堂課的內容,大家應該都可以給你training data,你大概就可以秒做出來。

那但是呢,我們現在會遇到的問題是這樣子,實際上呢,如果我們train Neural Network的時候,我們會期待說在這一個Network的structure裡面,每一個Neural其實就代表了一個最基本的classifier。

事實上在文件上呢,根據訓練的結果,也有很多人得到這樣的結論,舉例來說,第一層的classifier,第一層的Neural,它是最簡單的classifier,它做的事情就是depend,有沒有綠色出現,有沒有黃色出現,有沒有斜的條紋。

那第二個layer呢,它做的事情是你在更複雜的東西,根據第一個layer的output,它如果看到直線橫線,就是窗框的一部分,如果看到棕色直條紋就是木紋,看到斜條紋加灰色的,這個很有可能是很多東西,比如說輪胎的一部分等等。

那再根據第二個layer的output,第三個layer會做更複雜的事情,比如說它可以知道說某一個Neural看到蜂巢它就被activate,某一個Neural看到車子就被activate,某一個Neural看到人的上半身就被activate。

但現在的問題是這樣子的,當我們直接用一般的fully connected feed-forward network來做影像處理的時候,往往我們會需要太多的參數,舉例來說,假設這是一張100x100的彩色圖片,它解析度才100x100,那其實這已經是很小張的image,那你把它拉成一個vector,它有多少個pixel,它有100x100x3,對不對,每個pixel其實需要三個value來描述它,如果是彩色圖的話,所以是三萬位。

那input的vector如果是三萬位,那這個hidden layer假設就一千個Neural就好了,你的這個第一個hidden layer的參數就已經有三萬x一千了,這樣太多了,這樣太多了。

所以CNN它做的事情其實是,我們來簡化這個Neural network的架構,我們根據人的知識,我們根據我們對影像處理的理解就知道說,某些weight其實是用不上的,我們一開始就把它濾掉,我們一開始就想一些辦法,不要用fully connected network,而是用比較少的參數來做影像處理這件事情。

所以CNN其實是比一般的DNN還要更簡單的,等一下我們講完以後你就會發現說,你可能覺得CNN看起來它的運作很複雜,它應該是個比較複雜的東西,但事實上它的模型是比DNN還要更簡單的。

我們就是用prior knowledge去把原來fully connected layer裡面的一些參數拿掉,就變成CNN。我們先講一下為什麼我們有可能把一些參數拿掉,為什麼我們有可能只用比較少的參數就來做影像處理這件事情。

這邊有幾個觀察,第一個是,在影像處理裡面,如果我們說第一層的hidden layer,那些neuron做的事情就是偵測某一種pattern,有沒有某一種東西,有沒有某一種pattern出現,那大部分的pattern其實是比整張image還要小的。

所以對一個neuron來說,假設它要知道說一張image裡面有沒有某一個pattern出現,它其實不需要看整張image,它只要看image的一小部分,它就可以決定這件事情了。

舉例來說,假設我們現在有一張圖片,第一個hidden layer的某一個neuron,它的工作是要偵測有沒有鳥嘴的存在,那你可能有一些neuron偵測有沒有鳥嘴的存在,有一些neuron偵測有沒有爪子的存在,有一些neuron偵測有沒有翅膀的存在,有沒有尾巴的存在,合起來就可以偵測出現某一隻鳥。

假設有某一個neuron,它的工作是要偵測有沒有鳥嘴的存在,那它其實並不需要看整張圖,因為其實我們只要給neuron看這樣一個小的部分,這個小的紅色框框裡面的區域,它其實就可以知道說它是不是一個鳥嘴。

對人來說也是一樣,只要看這個小的區域就知道說這是鳥嘴,你不需要看整張圖才知道這件事情。所以,每一個neuron其實只要連接到一個小塊的區域就好,它不需要連接到整張完整的圖。

第二個觀察是這樣子,同樣的pattern在image裡面,它可能會出現在image的不同的部分,但是它們代表的是同樣的含義,它們也有同樣的形狀,它們可以用同樣的neuron,同樣的參數,同樣的偵測就可以偵測出來。

比如說這張圖裡面有一個在左上角的鳥嘴,這張圖裡面有一個在中央的鳥嘴,但是你並不需要說我去訓練兩個不同的detector,一個是專門偵測左上角有沒有鳥嘴,一個是專偵測中央有沒有鳥嘴。

如果這樣做的話,它就太冗了,所以它要把不需要太多的冗員,因為偵測左上角鳥嘴的neuron跟偵測中央有沒有鳥嘴的neuron,它們做的事情其實可能都是一樣的,所以我們並不需要有兩個neuron來做兩組參數來做duplicate的事情。

所以我們可以要求這兩個neuron,它們就用同一組參數,它們就share它們的參數,它們就共用同一組參數,這樣就可以減少你需要用的參數的量。

第三個,我們知道一個image你可以對它做sub-sampling,你把一張image的奇數行偶數列的pixel拿掉,變成原來的十分之一的大小,它其實不會影響人對這張image的理解,對你來說這張image跟這張image看起來可能沒有太大的差別,你都可以辨識裡面有什麼物件。

所以做sub-sampling這件事情對影像辨識來說可能是沒有太大的影響的,所以我們可以用這個概念把image變小,這樣你就可以減少你需要用的參數。

所以整個CNN的架構是這樣,等一下我們會一個一個解釋在CNN的整個架構裡面每一個block它做的事情是什麼。

以後首先這個image會通過convolution的layer,然後接下來做max pooling這件事,這個我們每件事等一下都會解釋,然後再做convolution這件事,然後再做max pooling這件事,這個process可以反覆數次。

反覆的次數你覺得夠多以後,但反覆幾次這個你要事先決定,它就是network的架構,就好像你network有幾層一樣,你要做幾次convolution做幾次max pooling,你在定你network架構的時候你就要事先決定。

你做完你決定要做的convolution和max pooling的次數以後,你會做另外一件事情,這個事情叫flatten,做完flatten以後你把flatten的output丟到一般的fully connected的network裡面去,然後得到最後影像辨識的結果。

我們剛才講說我們基於三個對影像處理的觀察,所以設計了CNN這樣的架構,第一個觀察是同樣的pattern,要偵測一個pattern你不需要看整張image,你只要看image的一個小部分。

第二個是同樣的pattern它會出現在一張圖片的不同的區域,第三個是我們可以做sub sampling,前面這兩個property它就是用convolution的layer來處理掉,最後這個property是用max pooling這件事情來處理。

等一下我們就要介紹一下每一個layer在做的事情,我們就先從convolution開始看起。

假設現在我們的network的input是一張6x6的image,假設就是黑白的,如果是黑白的話每一個pixel就只需要用一個value來描述它,比如說1就代表有塗墨水,0就代表沒有塗到墨水。

那在convolution layer裡面它有一堆filter,那這邊的每一個filter我等一下會講說它其實就等同於是fully connected layer裡面的一個neural,我們等一下會講。

那現在就先講說我們有一組filter,那每一個filter其實就是一個matrix,比如說這邊的每一個filter都是3x3的matrix,那這邊的每一個filter裡面的參數,這個matrix裡面的每一個element的值就是network的parameter。

它就跟那些neural的weight和bias一樣,它們是network的parameter,它們是必須學出來的,根據training量學出來的,並不是人去設計的。

所以每一個filter它裡面的值是做什麼,它裡面的值是什麼,它做什麼事情是自動被學出來的。

那這邊我們每一個filter如果你是3x3的size的話,意味著它就是在偵測一個3x3的pattern,它在偵測一個pattern的時候它不看整張image,它只看一個3x3的範圍內就可以決定有沒有某一個pattern的出現。

這個就是我們考慮的第一個problem,整個pattern其實是比整張image還要小。那這個filter怎麼跟image做operation呢?

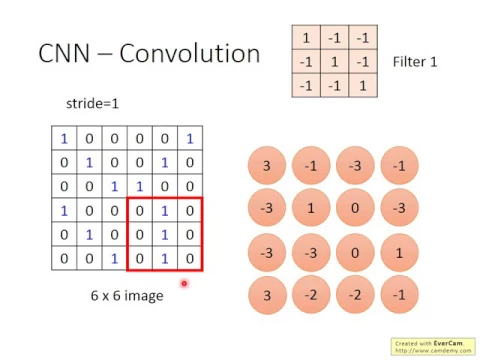

它這個operation的process是這樣子的,首先你有第一個filter,它是一個3x3的matrix,那你把這個filter放在image的左上角,那我猜你可能會很困惑說,哇,突然出現什麼filter放在左上角,跟我們之前講的neural network都不一樣。

那我等一下會告訴你說,這個其實就是一個neural network,training就跟之前的backpropagation是一模一樣的,那我們現在只是從convolution的角度來看它是怎麼運作的。

它運作的方式是這樣,我們把一個filter放在image的左上角,然後你把這九個值跟這九個值做內積,所以內積的結果這邊是111,這邊是111,內積的結果你就得到3。

你挪動一下你的filter的位置,至於要挪多少,這個你要事先決定,這個挪動的距離,大家有問題嗎?講到這邊,如果大家沒有問題的話,你就繼續。

這個挪動的距離叫做stripe,這個stripe等於多少你要自己設,比如說你設stripe等於1,filter就放在這邊,所以111乘上-1-1-1,先算一下得到是-1,你可以設stripe等於2,stripe等於2的話你就得到-3,你把filter移到這邊,111-1-1-1得到-3。

那我們等一下就設stripe等於1,所以設stripe等於1,你把filter往左移一格得到-1,往右移一格得到-1,再往右移一格得到-3,再往右移一格得到這邊是111,這邊是-1,然後你接下來往下移一格得到-3。

就這樣以此類推,把這件事情,每次都stripe等於1,每次都移動一格,最後你就會得到一個,之後直到你把filter移到右下角的時候,這邊是111,這邊是-1-1-1-1,你就得到-1。

所以做這件事情以後,本來是一個6x6的matrix,那經過這個convolution process就得到一個4x4的matrix,那如果你看這個filter的值,它的斜對角的地方是111,所以它的工作就是detect有沒有111,有沒有這個連續的左上到右下的111出現在這個image裡面。

比如說它出現在這個地方,比如說它出現在這個地方,所以跟這個filter就會告訴你說,你看現在左上跟左下出現最大的值,就代表說這個filter要偵測的pattern,它出現在這個image的左上角。

所以左上角最大的值跟左下角,所以左下角有最大的值,這件事情就考慮了property2,因為同一個pattern它出現在左上角的位置跟出現在左下角的位置,我們都用filter1就可以偵測出來,我們並不需要用不同的filter來做這件事情,我們用同一個filter就可以把它偵測出來。

那在一個convolution layer裡面,它會有一大堆的filter,剛才只是一個filter的結果,那會有另外一個filter,它裡面會有不一樣的參數,比如說這個有一個filter2,它有不一樣的參數,那它也做跟filter1一模一樣的事情。

你就先把filter2放在左上角,再做inner product得到-1,再挪動一格得到-1,就像以此類推,以此類推,以此類推,以此類推。所以你把filter2跟input的image做完convolution以後,你就得到了另外一個4乘以4的matrix。

那這個紅色的4乘以4的matrix跟藍色的4乘以4的matrix合起來,它們叫做feature map,這個東西叫做feature map。那看你有幾個filter,你就會得到多少的image。

如果你有比如說100個filter,那你這邊你就會得到100個image。好,講到這邊,大家有沒有問題想要問的,一起說。

【觀眾】這個matrix size就進了後面,忘記了多大小,跟我的pattern大小。 沒錯,沒錯,因為現在每一個filter的size都是一樣,意味著說如果你今天有同一個pattern,它有不同的size,有大的鳥嘴,有小的鳥嘴,它必須要用normalize,如果你事先知道的話,你當然可以normalize。

可是一部一張image,你沒有辦法事先知道它大的鳥嘴還是小的鳥嘴,所以你也沒辦法normalize,所以你其實CNN並不能夠自動處理這個問題,對它來說這種不同scale的東西,它其實是不見得能夠處理的。

那你其實可以看看這個DeepMind最近有寫一篇paper,是當你input一張image的時候,它在CNN前面再接另外一個network,這個network做的事情是什麼呢?這個network做的事情是它output一些scale,告訴你說它要把這個image裡面的哪些位置做旋轉縮放,然後再丟到CNN裡面,這樣你其實會得到比較好的performance。

大家還有什麼問題嗎?

剛才舉的例子是黑白的image,所以你input是一個matrix,如果今天是彩色的image怎麼樣呢?我們知道彩色的image就是RGB組成的,所以一個彩色的image就是好幾個matrix疊在一起,就是一個立方體。

如果我今天要處理彩色的image,我們要怎麼做呢?這個時候你的filter就不是一個matrix,你的filter也是一個立方體。

如果你今天是這個RGB三個顏色來表示一個pixel的話,那你的input就是3x6x6,那你的filter就是3x3x3,你的filter的高就是3,你的filter的高就是3。你在做convolution的時候,你就是把這個filter的九個值跟這個image裡面的九個值做內積,了解嗎?

我們並不是把每一個RGB的顏色分開算,其實這個在影像上我們叫做channel,我們並不是把每一個channel分開來算,而是合在一起算,你一個filter同時就考慮了不同顏色所代表的channel。

講到這邊,大家聽得懂嗎?好,那我們現在要講的東西就是,這個convolution跟fully connected有什麼關係?你可能覺得說這個很特別的一個operation,感覺跟neural network沒半毛錢的關係,其實它就是一個neural network。

怎麼說呢?我現在要講的就是,這個convolution這件事情,其實它就是一個fully connected的layer把一些weight拿掉而已,怎麼說呢?我們假設這邊這個output,這個feature map的output,其實就是一個hidden layer的neural的output。

如果你把這兩個東西link在一起的話,這個convolution其實就是一個fully connected的layer拿掉一些weight的結果。

怎麼說呢?你看我們在做convolution的時候,假設我們先考慮filter1,我們把filter1放在左上角,然後你就inner product得到一個值3,這件事情等同於我們現在把這個6乘以6的image拉直,拉直變成這樣子。

然後你有一個neural的output是3,這個neural的output怎麼來的呢?這個neural的output它是考慮了,你看這個filter,它把它放在左上角。

所以這個filter它考慮的pixel是1,2,3,1,2,3,這邊是4,5,6,不是4,5,6,這邊是1,2,3,4,5,6,所以這邊是7,8,9,這邊是13,14,15。

假設你把這個6乘以6的image的36個pixel拉成直的,那這9個pixel分別就是編號1,2,3的pixel,7,8,9的pixel,跟13,14,15的pixel。

那如果我們說這個filter做inner product以後的output3,就是某一個neural的output3的話,就代表說有一個neural,這個neural的weight只連接到1,2,3,7,8,9,跟13,14,15,這3個pixel而已。

這個neural它的這9個weight就是filter的這個matrix裡面的這9個weight,花很多時間故意把它用同樣的顏色,你看得出來嗎?這個1是框棕色的,所以這邊是棕色的,這是框紅色的,這真的要搞很久,這是紅色的,這個是橙色的,這是橙色的,可是這邊有9個不同的顏色。

所以這9個不同顏色框起來裡面的weight分別就是這9個不同的weight,大家看得懂嗎?

所以現在是這樣子,我們原來在fully connected layer裡面,一個neural照理說是連接到所有的input,也有36個pixel當作input,那這個neural本來應該連接到36個input,但是我們現在只連接9個input。

因為我們知道說要detect一個pattern,我們不需要看整張image,我就看9個input就好,所以當我們這麼做的時候,你就用了比較少的參數了。

當我們移動一格,把filter做stripe等於1的移動的時候,發生什麼事呢?我們得到另外一個值-1,我們假設這個-1是另外一個neural的output,那這個neural連接到哪些input的weight呢?

這個框起來的地方,它正好就對應到pixel編號234、234、890、14、15、16、14、15、16,同樣的weight代表同一個顏色。

所以這9個matrix,這9個在filter所對應的matrix裡面的weight,就是這個圖上的9個不同的顏色。

所以當我們做這件事情的時候,意味著說這兩個neural本來在fully connected layer裡面,每一個neural都有獨立自己的weight。

當我們做convolution的時候,首先我們把每一個neural它前面連接的weight減少,再來我們強迫說某些neural,這兩個neural,他們一定要共用同一組weight,他們的weight永遠都必須是一樣的。

它連接到pixel1的weight,要等於它連接到pixel2的weight,它連接到pixel2的weight,要等於它連接到pixel3的weight,它連接到pixel3的weight,要等於它連接到pixel4的weight。

我故意用同樣的顏色來表示,希望你可以看得出來。

這件事情叫做weight的sharing,當我們做這件事情的時候,我們用的這個參數又比原來更少,等於我們強迫一些weight一定要share在一起,我們用的weight就更少。

這邊有一件事情是統件上沒有講,你可能會問說,這怎麼train?其實首先第一件事情就是這都是用torque做的,所以你大概不會自己寫。如果你要自己寫的話,它的做法就是,你就跟原來的backpropagation用一模一樣的做法,只是有一些weight永遠是零,你就不train它,它永遠是零。

然後再來呢,你說怎麼讓這個weight的值永遠都是一樣呢?你就用一般的backpropagation的方法,然後這個weight你算出一個歸點,這個weight你算出一個歸點,再把本來要tie在一起要share的weight的那些weight的歸點平均,然後他們update它的值,就結束了。

你聽不懂沒有關係,因為你大概沒有機會自己實做這個東西。

那這件事情呢,就可以再來接下來要做這個max pooling。max pooling是什麼呢?相較compolution,max pooling是比較簡單的,它就是做subassembly。根據filter1,我們得到一個4乘以4的matrix,根據filter2,你得到另外一個4乘以4的matrix。

接下來我們做什麼事呢?我們說把這個output呢,四個一組,四個一組,四個一組,四個一組。每一組裡面呢,你可以選他們的平均,或者是你可以選最大,其實都可以。

你就是把原來四個value合成一個value,那你可以用自己想要的方法來做這件事情,這件事情就可以讓你的image縮小。比如說,假設我們現在就是選四個裡面最大的那個保留下來,所以3-1-3-1,我就選3,就選最大的保留下來。

那你這邊可能會有一個問題就是,把這個東西放到network裡面,你不就不能夠微分了嗎?max這個東西感覺不能微分啊,它其實可以的,我們之後講max out network的時候再來跟大家講,這個其實是有辦法微分的方式來處理它的。

好,那所以結論是這樣,結論是這樣,我們現在這邊有四個值,這邊有四個值,所以做完一次convolution,加一次max boolean,我們就把原來6x6的image變成一個2x2的image。

那至於這個2x2的image,它每一個pixel的深度,它的這個深度,每一個pixel用幾個value來表示,depending你有幾個filter,如果你50個filter,這邊就是50維,那兩個filter這邊就有2維。

所以這個就是一個新的,但是比較小的image,每一個filter就代表了一個channel,這件事可以repeat很多次,你得到一個,你通過一個convolution,再加一個max boolean,你就得到一個新的image。

那它是一個比較小的image,所以你可以把這個比較小的image,再做一樣的事情,再通過convolution,再通過max boolean,再得到一個更小的image。

那我這邊舉個例子,input image已經夠小了,所以再做一次就不見了,所以我就沒有再做一次。

那講到這邊,大家可以了解我意思嗎?有什麼問題要問的嗎?其實我講到這邊的時候,我常常會被遇到一個問題,但是我講deep learning的talk已經太多了,所以我都可以predict聽眾的問題。

這邊每次都會有人問我一個問題,如果我這邊有25個filter,我得到25個feature map,我假設我第一個convolution有25個filter,我得到25個feature map,第二個convolution也有25個filter,那這樣做完我是不是得到25個平方的feature map?

是這樣嗎?其實不是這樣,就是說你這邊做完一次convolution,你得到25個feature map,你這邊做完還是得到25個feature map,這樣大家了解我的意思嗎?

因為在這邊,假設你這邊有第一層filter有兩個好了,那第二層的filter,它在考慮這個input的時候,它是會考慮深度的,它並不是每一個channel分開考慮,它是一次考慮所有的channel。

所以你convolution這邊有多少個filter,你output就有多少個filter,這邊有25個filter,output就有25個filter,這邊有25個filter,output還是25個filter,只是這邊的每一個25個filter,它都是一個qubit,它都是一個立方體,它高有25個value那麼高,這樣大家有問題嗎?

好,如果大家沒有問題的話,我們就繼續,再來就是最後這個flatten跟fully connected的部分,這個就很簡單,這個怎麼做呢?

flatten的意思就是,我把這個feature map拉直,這邊完全沒有學問在,就把它拉直,然後拉直以後,你就可以把它丟到一個fully connected的c forward network,然後就沒有然後了,就結束了。

接下來剩下一點時間,我就要瞄講一下怎麼用keras來implement CNN,在compile跟fitting的部分其實一模一樣,你唯一需要改的只有說你要改一下你的network structure,還有input的format,本來在原來DNN裡面input是一個vector,

現在如果是CNN的話,它是會考慮這個input的image的幾何空間的,所以不能input給它一個vector,你要input給它一個tensor,tensor就是高維的vector,你要給它一個三維的vector,為什麼三維的vector呢?

因為一個image的長寬各是一維,如果它彩色的話,RGB就是第三維,所以你要給它三維的vector,三維的metric,這高維的metric就叫做tensor。

那怎麼implement一個convolution的layer呢?你就這麼做,有model,add,剛才是dense,現在把它改成convolution,2D,它其實也有1D的,這邊就是2D的,然後這邊25,33是什麼意思呢?

這邊25,33的意思就是說,你有25個,第一個25代表25個filter,後面的33就代表你的filter是一個3x3的metric,你的filter都是3x3的size。

那input呢?你要告訴它input shape是什麼樣子,假設我現在是要做手寫數字辨識,input是28x28的image,它的每個pixel都是只有單一顏色,所以你input的shape就是1x28x28。

這個1啊,如果你是黑白的話它就是1,如果你是彩色的圖,每個pixel用三個詞來表示,它就是這邊你要放3,代表RGB三個顏色,那28x28就是說這個image總共28x28的pixel。

那max pooling也很簡單,就add一個max pooling的layer,那這邊22的意思是說,我們把2x2的feature map裡面的pixel拿出來,然後每次就選最大的那一個。

好,那所以呢,假設我們input是一個1x28x28的image,那就這樣寫,add convolution2D2533,input shape12828。

那通過convolution以後,你得到的東西是什麼呢?你得到的output是什麼呢?你得到的output,首先你這個channel的數目會是25,你有25個filter,你得到channel的數目就是25。

然後因為你現在的filter size是3,所以本來28x28的image,通過33的filter,就假設你那個邊邊的地方沒有考慮的話,就會變成26x26,這樣大家了解我的意思嗎?

但你也可以考慮邊邊啦,如果你想要考慮邊邊的話,你就在原來的image旁邊boolean,把它變成比較大的image。

好,然後接下來你做max boolean,你做max boolean,把2x2的這個pixel一組,然後裡面選一個最大的,那做完以後,你就變成25x13x13。

好,然後接下來你再做一次convolution,假設我這次選50個filter,然後每個filter size是3x3的話,那現在變成output的channel就有50個,那13x13的image,通過3x3的filter就變成11x11。

我們剛才舉的例子裡面是6x6的image,通過filter,3x3的filter變成4x4,所以你通過3x3的filter都會,就是長跟寬都會減2,ok?

所以本來是13x13的image,通過3x3的filter就變成11x11,然後你接下來呢,再做這個max boolean,2x2的max boolean變成50x5x5。

好,那這邊呢,就問一下大家,在第一個convolution的layer裡面,每一個filter他有多少個參數呢?他有多少個參數?是不是9個參數?

因為他就是一個3x3的matrix嘛,是9個參數。但是在第二個convolution layer裡面,雖然你每一個neural,每一個filter都是3x3,但他其實不是3x3的參數,因為他的input的channel有25個,所以他的參數是3x3x25,那他高是25的,所以這邊呢,就是2x2x5。

這樣大家有問題嗎?好,如果大家沒有問題的話呢,我們就繼續看下去。

所以通過兩次convolution,兩次max boolean,原來input是1x28x28,做完這些事以後變成50x5x5,那做flatten就是把這個東西拉直,那你只要call一個add flatten就好,把它拉直,拉直以後就變成一個1250維的vector。

再把1250維的vector丟到一個fully connected的network裡面,那fully connected的network我想大家都應該很熟悉,就跟我們剛才demo的是一樣的,然後就得到offer。

那現場秒做一下CNN這樣,那這個code也胡亂改一下,大家就可以交作業了。

假設要做手寫的數字辨識,input是一張28x28的影像,然後呢,通過convolution layer以後呢,假設我們現在有25個filter,

然後呢,每個filter的size是3x3,那input28x28的image,它的output呢,通過3x3的filter以後,你得到image size就是26x26,那這個26x26的image呢,它的每一個pixel都是有一個25維的vector來表示,如果你有25個filter的話呢,就是25維的vector。

哦,是不是?

哦,可是已經共享螢幕了。

哦!

哦,我知道!

哦,如果這邊切換顯示設定的話,錄音就會跳出來。

然後做mix pooling,就把原來26x26的image變成13x13,然後你可以再加另外一層convolution,另外一層convolution,假設它是3x3的話,做完convolution就是11x11,因為有50個filter,所以你的每一個pixel現在是用50個value來描述,然後你可以再做pooling等等。

然後最後呢,把這個結果接進一個fully connected的layer,得到最後的output。

那上次也示範說,如果你要用keras來實做一個CNN的話,你要怎麼秒做?

好,那接下來我想要講的是,很多人常會說deep learning就是一個黑盒子,然後你認完以後,你不知道它得到了什麼,所以有很多人不喜歡這種方法。

那其實我是覺得是這樣,如果今天有一個方法,它可以讓你輕易地理解它為什麼會下這樣的判斷,為什麼這個方法會下這樣的決策的話,那其實這個方法你就會覺得它不夠intelligent,因為你可以輕易地理解它。

所以一個system如果它非常intelligent的話,它必須是一個你無法理解的東西,這樣它才夠intelligent,至少你會感覺它很intelligent。

所以大家常說deep learning就是一個黑盒子,你認出來以後,你根本不知道為什麼是這樣。

但是其實還是有很多方法可以分析的,比如說我們今天這邊來示範一下,怎麼分析這個CNN它到底學到了什麼。

那我今天的例子一樣就是做在那個at least上面,你其實可以在你的作業3在Cypher 10上面複製看看,你能不能看到類似的結果。

那要分析這個input第一個layer的filter是比較容易的,因為第一個layer裡面每一個filter,它就是一個三乘以三的metric,它對應到三乘以三的範圍內的九個pixel。

所以你只要看這個filter的值就可以知道說它在detect什麼東西,所以第一層的filter是很容易理解的。

但是你比較沒有辦法想像它在做什麼事情的是第二層的filter,在第二層我們也是三乘以三的filter有五十個,但是這些filter的input並不是pixel,

這些filter的九個input,它的三乘以三的input並不是pixel,而是做完convolution再做max pooling的結果。

所以這個三乘以三的filter你就算把它的weight拿出來,你也不知道它在做什麼。

另外這個三乘以三的filter,它考慮的範圍並不是三乘以三的pixel,並不是九個pixel,而是比九個pixel更大的範圍。不要忘了它的input,這三乘以三的element的input是做完convolution再加max pooling的結果。

所以它實際上在image上面看到的範圍是比三乘以三還要更大。

好,那我們怎麼來分析一個filter它做的事情是什麼呢?以下是一個方法。

那你可以這樣做,我們知道說現在在這第二個convolution layer裡面的那五十個filter,每一個filter的output就是一個matrix,對不對?

每一個filter的output就是一個十一乘以十一的matrix。那假設我們現在把第k個filter拿出來,我們把input一張image,第k個filter的output拿出來,它可能長得是這個樣子,是一個十一乘以十一的matrix。

那裡面每一個element,我們就叫它A上標K下標IJ,上標K的意思是說這是第k個filter,IJ代表說它在這個matrix裡面的第這個color。

接下來我們定一個東西叫做degree的activation of the kfilter,我們定一個值代表說現在這個第k個filter它有多被activate,它有多被啟動,就第k個activate現在input的東西跟第k個activate有多相近,有多match。

那這個第k個filter它被啟動的degree,我們這邊就定義成它的這十一乘十一的matrix裡面的這些全部element的summation。

這個filter就我們input一張image,然後看這個filter它output的這個十一乘十一個值,把它全部加起來,當作說現在這個filter被activate的程度。

接下來我們要做的事情是這樣子,我們想要知道這個第k個filter它的作用是什麼,所以我們想要找一張image,這一張image它可以讓第k個filter被activate的這個程度最大。

怎麼做到這件事情呢?假設input的image我們稱之為x,那我們現在要解的問題就是找一個x,它可以讓現在我們定義的這個activation的degree,a上標k,它可以讓我們定義的這個activation的degree最大。

那這件事情要怎麼做到呢?你其實就是用gradient descent,因為現在我們要maximize,如果是minimize你用gradient descent,那maximize你用gradient ascent,你就可以做到這件事了,就結束了。

當大家聽得懂了嗎?這個方法我覺得還頗神妙,因為我們現在是把x當作我們要找的參數,對它去用gradient descent或gradient ascent做update。

就像CNN在train neural network的時候,input是固定的,那你的model的參數是要用gradient descent去找出來的,用gradient descent找一組參數可以讓你的loss被minimize。

但是現在這個立場是反過來的,現在在這個task裡面,model的參數是固定的,那我們要用gradient descent去update這個x,或是我們要用gradient ascent去update這個x,我們要update這個x,讓它可以讓這個activation function的degree of activation是最大的。

這個大家有問題嗎?沒有,這個還蠻神妙的。這個是得到的結果,如果我們隨便取12個filter出來的話,我們說我們對每一個filter都去找一張image,這個image可以讓那個filter的activation最大。

那現在有50個filter,所以理論上你就可以找50張image,它可以讓這些filter的activation最大。那我們就隨便取了前12個filter,可以讓它最activate的image出來,那你看它結果長這樣子。

這些image它有一個共同的特徵就是,它是某種texture,它是某種紋路在圖上不斷的反覆。為什麼呢?為什麼會這樣呢?比如說,我們看看這一張image好了,這張image上面,第三張圖上面,它都是小小的斜條紋。

這意味著什麼事?這意味著第三個filter它的工作就是在圖上有沒有斜的條紋。那不要忘了說,現在每一個filter,它其實它考慮的範圍都只是一個圖上的小小的範圍而已。

所以今天一個圖上如果出現一個小小的斜的條紋的話,這個filter就會被activate,這個filter的output值就會比較大,就會很大。那如果今天讓圖上所有的範圍通通出現這種小小的斜條紋的話,那這個時候它的activation,它的degree of activation會是最大的。

因為它的工作就是偵測有沒有一個斜的條紋,所以你給它一個完整的數字的時候,它不會最興奮。你給它通通都是斜的條紋的時候,這個時候它最興奮,雖然它完全不是一個數字。

所以你就會發現說,每一個filter它的工作就是偵測某一種pattern,偵測某一種線條,比如說第三個圖,它偵測斜的線條,第四個圖偵測短的直的線條,這個偵測這個方向斜的線條,這個偵測這個方向斜的線條,這個也是偵測這個方向斜的線條,不過跟這個degree可能有點不一樣。

這個也是偵測斜的線條,但它比較平,這個偵測是直的線條等等。你會發現,每一個filter它做的事情就是偵測不同角度的線條。

如果今天input有不同角度的線條的話,你就會讓某一個activation function,某一個filter,它的output值最大。我們接下來可以分析fully connected layer。我們做完convolution和mixed pooling以後,接下來我們會做一件事情叫做flatten。

然後把flatten以後的結果丟到neural network裡面去。我們也會想要知道說,在這個neural network裡面,每一個neural它的工作是什麼。

所以我們就如法炮製剛才的做法。我們要做的事情是這樣子,我們定義這一個neural,它的output叫做aj。接下來我們要做的事情就是找一張image x,用gradient descent的方法去找一張image x。這個image x,你把它丟到這個neural network裡面去,它可以讓aj的值被maximize。

那找到什麼樣的結果呢?我們找到的結果就是這樣。我就隨便取前九個neural出來,隨便取九個neural出來。那什麼樣的圖丟到這個CNN裡面可以讓這九個neural最被activate,output值最大呢?

就是這九張圖。你會發現說,跟剛才的filter所觀察到的情形是很不一樣的。在剛才filter裡面我們觀察到的是類似紋路的東西,在整張圖上反覆同樣的紋路。

那是因為每一個filter它考慮的只是一個小小的region,圖上的一部分的region,所以它detect的是某一種texture。但是現在每一個neural,在你做flatten以後,每一個neural它的工作就是去看整張圖,它不是在只看這個圖的一小部分,它現在的工作是看整張圖。

所以每一個neural你可以讓它最activate的圖,並不再是texture那個樣子,而是一個完整的圖形,雖然它看起來完全不像數字,比如說這個看起來像是千年眼這樣子。

雖然沒有人知道我在說什麼。這個neural,這個會偵測千年眼的neural,它的工作其實就是看到這樣子的線條,或者看到這樣子的線條,或者看到小小的圓圈,就可以讓它被activate。

它偵測的不是一個完整的數字,是一個比較大的pattern。接下來我就想要知道說,如果我們今天考慮的是output呢?

如果我們今天把output就是十維嘛,每一維就對應到一個digit,那我們把某一維拿出來,然後我們說找一張image讓那一個維度的output最大,那我們會得到什麼樣的image呢?

那你可以想像說,現在既然每一個output每一個dimension就對應到某一個數字,那我們現在如果把對應到數字1的那一張圖,我們如果先找一張image,它可以讓對應到數字1的那一個output layer的neural,它的output最大,那那張image顯然看起來像個數字1,讓大家了解我的意思嗎?

你可以期待說,搞不好我們用這個方法就可以自動畫出數字。但是實際上呢,我們得到的結果是這樣子。

這邊呢,每一張圖分別代表數字0、1、2到8,就只畫8個,實際上output有10個。也就是說,我們找出來可以讓對應到0的那一個output layer裡面對應到0的那一個neural,它的output最大的image其實是長這樣子。

就像1的neural,output最大的image其實長這樣,2的其實長這樣,以此類推,每張看起來都差不多,都像是那個電視壞掉的樣子。那你可能就會有疑惑,為什麼會這樣?是不是程式有bug?

我為了確定程式沒有bug,所以我就再做了一個實驗,我把這每一張image都真的丟到CNN裡面,然後看說它classify的結果是什麼。那CNN確實就說,它classify說這個是0,這個是1,這個是2,一直到這個是8。

CNN就覺得說,你如果拿這張image勸出來,正確率有98點多的CNN看,它卻說這個東西就叫做8。所以很神奇吧?

所以這個結果其實在很多地方都已經被觀察到了,就是今天這個neural network所學到的東西跟我們人類是不太一樣的,它所學到的東西跟我們人類一般的想像認知是不一樣的。

你可以看一下這段video,它也有對應的paper,裡面這個machine會把各種,比如說你看起來不像企鵝的東西也是企鵝,看起來不像公車的東西也是公車,或者像我這邊看起來這個完全不是一個數字,但對machine來說它就是這個數字8。

所以這個machine它學到的東西和我們人類是非常不一樣的。那我就在想說,我們沒有辦法畫一個數字,我們有沒有辦法讓這個圖看起來更像數字呢?

所以這邊的想法是這個樣子。因為我們知道說,一張圖是不是一個數字,它有一些基本的假設,比如說這些東西就算是你不知道它是什麼數字,你也會知道說它顯然就不是一個digit,人類手寫出來的東西就不是長這個樣子。

所以我們應該對這個y做一些regularization,做一些constraint,我們應該告訴machine說,我們應該對找出來的x做一些constraint,我們應該告訴machine說,有一些x它雖然可以讓你的y很大,但是它不是數字。

根據我們人的primary knowledge就知道說,這些x它不可能是一個數字。那我們可以加上什麼樣的constraint呢?比如說最簡單的想法是說,今天這個圖上白色的亮點,這邊畫這個圖的時候白色代表是有墨水的,有ink有筆畫的地方是白色的,希望大家可以想像。

對一個digit來說,這個圖白的部分其實是有限的,圖白的部分不會太多,你整張圖都是白白的,它一定不是一個數字。對數字來說,只有一整張圖的某一個小部分會有筆畫。

所以,我們應該要對這個x做一些限制。比如說,這邊的限制是,我發現我寫錯了,因為這邊是max,所以這邊的加號應該是減號,這邊加號應該是一個減號。

因為我們這邊要做的事情是這樣子,假設這個image裡面的每一個pixel,我們用xij來表示,所以每一個image有28x28個pixel,這個i就是1到28,j就是1到28。

我們把所有pixel的值,我們把所有今天image上面的xij的值取絕對值後加起來,如果你熟悉machine learning的話,這一項就是L1的regularization。

那我們把這個pixel的值全部加起來,然後我們希望說,我們再找一個x,它可以讓yi最大的同時,這邊其實應該要是減號,它同時應該要讓這個xij的summation越小越好。

也就是說,我們希望找出來的image,大部分的地方是沒有塗顏色的,沒有塗白色的,沒有筆畫的,只有非常少的地方是有塗筆畫。

如果我們加上這個constraint以後,我們得到的結果看起來就像是這樣。其實跟左邊的圖比起來,你已經有些隱約可以看出來它是一個數字。比如說,這個看起來就有一點點像6,雖然說它這邊還多了一條,但它有一點點像6。

這個有一點點像8,這個它好像找到了5的第一個筆畫,這個好像找到了7的第一個筆畫,等等。如果你加上這個constraint以後,你看起來得到的結果就比較像數字了。

講到這邊,你可能會有一個問題。首先,我們還沒有講過L1的regularization,這個我們其實等一下會講。再來就是,你可能會有另外一個問題,就是這個有絕對值啊,這個怎麼微分?其實這個是可以微分的啦,這個我們下一堂課會講到。

講到這邊,大家有沒有什麼問題呢?其實我覺得說,如果你再加上一些額外的constraint,比如說,你希望相鄰的pixel是同樣的顏色等等,你應該可以得到更好的結果。

不過其實有更多很好的方法可以讓machine自動generate數字或generate它看到的東西,所以這邊我就沒有興致把它再做得更好了。其實這個想法就是deep dream的精神。不知道大家知不知道deep dream是什麼呢?

deep dream是說,如果你給machine一張image,它會在這個image裡面加上它看到的東西。怎麼做這件事情呢?你就找一張image,這個是我,後面這個不是photoshop上去的,這邊我擺了一個很做作的姿勢。

然後你把這張相片丟到CNN裡面去,然後你把它的某一個hidden layer,你把某一個layer裡面的filter或者是fully connected layer裡面的某一個hidden layer拿出來,那它其實是一個vector嘛,你把某一個hidden layer的output拿出來,它其實是一個vector。

假設它這邊是比如說3.9-1.5-2.3,接下來你把這個filter的值調大,你把本來是positive的dimension值調大,把positive的dimension值調大,negative的dimension的值調小,然後你把正的讓它變得更正,負的讓它變得更負。

然後你把這個東西當作是新的image的目標,了解我的意思嗎?就是你把這個3.9的值變大,你把-1.5的值變得更負,你把2.3的值變得更大,然後你找一張image,用歸根descent的方法,讓它在這個hidden layer的output是你現在設下的target。

這樣大家可以聽得懂嗎?你如果這麼做的話,你的意思就是說,讓CNN誇大化它看到的東西。

它本來已經有看到某一個東西了,你讓它看起來更像它原來看到的東西。它本來看起來只是有一點像某一個東西,它讓某一個filter有被activate,但是你讓它activate得更劇烈,也就是你讓CNN誇大化它現在看到的東西。

那如果你把這一張image拿去做deep dream的話,那你看到的結果就會是這樣子,就背後出現很多念獸,要明才看得到。

比如說像這邊有一隻熊,你看這個熊原來是一個石頭,那你不覺得這個石頭看起來其實也是有點像熊的嗎?這個是耳朵,這個是眼睛,這個是鼻子。

那對機器來說,它在看這張圖的時候,它本來就覺得這個有點像熊,那你就更強化這一件事,所以它看起來就真的變成了一隻熊。

這個是deep dream。那deep dream還有一個進階的版本,這個叫做deep style。deep style是讓今天你input一張image,你input一張相片,然後讓機器去修改這一張圖,讓它有另外一張圖的風格,比如說讓這個相片看起來像是吶喊。

得到的結果就是這樣子,這個畫還蠻好的,驚人的好。那這個東西是怎麼做的呢?這邊就不細講,我就列一個reference給大家參考。

那它的這個做法的精神是這樣子,你把原來的image丟給CNN,然後得到CNN的filter的output,CNN的filter的output代表這一張image裡面有什麼樣的content。

然後接下來你把吶喊這張圖也丟到CNN裡面,也得到filter的output,但是這個時候我們考慮的不是filter output的absolute value,我們並不在意filter output的value是什麼,而是在意filter和filter間output的correlation。

那這個correlation代表了一張image的style。那接下來你就用同一個CNN找一張image,這張image它的content向左邊這張相片,也就是這張image它的filter output的value向左邊這張相片。

但同時呢,這張image的style向右邊這張相片,所謂的style向右邊這張相片是,你的這個image output的filter間的correlation向右邊這張相片。

那你找一張image同時可以maximize左邊這個東西,maximize右邊這個東西,那你得到的結果就是像這樣的一個圖了。

那你用的其實就是我們剛才講的用這個gradient descent的方法,找一張image,maximize這兩個criteria,你得到的結果就是左邊這個東西。

好,那我們現在都知道說呢,CNN可以被應用在很多不同的應用上,而不是只有影像處理。

比如說現在CNN有一個非常知名的應用,就是用在下圍棋上面。那為什麼CNN可以用在下圍棋上面呢?

我們知道說呢,你要讓machine來下圍棋,你不見得需要用CNN。

其實一般typical的neural network也可以幫我們做到這件事情,你只要任意一個network,也就是找一個function,它的input是棋盤,output呢是棋盤上的位置。

也就是說你下一步,根據這個棋盤的盤勢,如果你下一步要落子的話,你應該落子的位置,你其實就可以讓machine學會下圍棋了。

所以,你其實用fully connected feedforward network,也可以幫我們做到讓machine下圍棋這件事情。

也就是說你只要告訴它說input是一個19x19的vector,每一個vector的每一個dimension,對應到這個棋盤上的某一個位置。

如果那個位置有一個黑子的話,就是1,如果有一個白子的話,就是-1,反之呢,就是0。

如果你把一個棋盤描述成一個vector,一個19x19的vector,丟到一個fully connected feedforward network,output也是19x19的dimension,

那每一個dimension對應到一個棋盤上的位置,那machine就可以學會下圍棋了,結束。

那但是,實際上如果我們今天在這邊採用CNN的話,我們會得到更好的performance。

那採用CNN是什麼意思呢?我們之前舉的例子都是把CNN用在影像上面,也就是input是一個metric。

所以現在你其實只要把19x19的vector表示成一個19x19的metric,而一個棋盤可以很自然地表示成一個19x19的metric,

然後對CNN來說,就是把它當作一個image來看,然後再讓它output下一步要下落子的位置,就結束了。

那它training的process呢,是這個樣子的。

就是,你先收集,這個我們講過了,你就收集很多棋譜,比如說這個是鏡騰光跟射青春的棋譜,

出手下在5-5,然後次手下在天元,然後再下在5-5。接下來你就告訴machine說,看到落子在5-5,CNN的output就是天元的地方是1,其他地方是0。

看到這個5-5和天元都有子,那你output呢,就是這個5-5的地方是1,其他都是0。

這個是supervised的部分,那其實呢,alpha go還有這個reimposement learning的部分,那這個呢,我們就之後再講。

那我知道說呢,其實大家都是,現在大家都說的一口好alpha go啦,大家都是咚咚咚這樣子。

自從alpha go用了CNN以後,大家就覺得說,好像CNN應該很厲害。

所以有時候如果你沒有用CNN來處理你的問題,人家就會問你說,比如說你去面試的時候,你的碩士論員沒有用CNN來處理問題,口試的人可能也不知道CNN是什麼。

大家就會問說,為什麼不用CNN呢?CNN不是比較強嗎?這個時候你就可以強暴他這樣子。

什麼時候我們可以用CNN呢?你要有那個image該有的那些特性,我們之前在講CNN開頭的時候,我們有說根據三個觀察,所以我們設計出了CNN這樣的network架構。

它在處理image的時候呢,是特別有效。那為什麼這樣的架構也同時可以用在圍棋上面呢?那是因為圍棋有一些特性和影像處理是很相似的。

第一個是,我們說在image上面,有一些pattern是比整張image還要小得多的,比如說鳥的繪是比整張image還要小得多。但是你只要看那一小的部分,你就會知道說它是不是鳥的繪。

在圍棋上可能也有同樣的現象,雖然我對圍棋知道得很少,我知道的知識都沒有超過這個麒麟王所教我的範圍。但是我也知道說,比如說這個東西,一個白紙被三個黑紙圍住,這個叫做轎池。

如果黑紙現在落在這邊,就可以把白紙踢走。那白紙要接在這邊才不會被踢走。總之,這個是一個pattern。你看到這個pattern,你應該會做一些應手,你會做一些相應的事情,比如說你會落紙在這個地方。

那現在你只需要看這一個小小的範圍,你就可以偵測說這個白紙是不是處於被轎池的狀態。你不需要看整個棋盤才能夠知道這件事情。所以這件事情跟image是有同樣的性質的。

那在AlphaGo裡面,它的第一個layer的filter其實就是用5x5的filter。顯然做這個設計的人覺得說,圍棋上最基本的pattern可能都是在5x5的範圍內就可以被偵測出來,並不需要看整個棋盤才能夠知道這件事情。

那接下來呢,我們說image它有一個特性是同樣的pattern會出現在不同的region,而它們代表的是同樣的意義。在圍棋上呢,也可能有同樣的現象。

像這個轎池的pattern,它可能可以出現在一個棋盤的左上角,也可以出現在右下角。它們都是轎池,它們都代表了同樣的意義。這些同樣的pattern出現在不同的位置,它們也都代表同樣的意義。所以你可以用同一個detector來處理這些在不同位置的同樣的pattern。

所以對圍棋來說呢,它在第一個observation和第二個observation是有image的特性的。但是讓我沒有辦法想通的地方,就是第三點。

我們說我們可以對一個image做sub-sampling,你拿掉奇數行偶數列的pixel,把image變成原來的四分之一的大小,但是呢,也不會影響你看這張圖的樣子。但是因為基於這個觀察,所以有max pooling這個layer。

但是對圍棋來說,你可以做這件事情嗎?比如說你可以對一個棋盤丟掉奇數列和偶數列,它還是同一個盤式嗎?顯然是不是的。就算我對圍棋什麼都不懂,圍棋覺得說這顯然不work,這件事就讓我相當的困擾。

我看網路上有一些文章有人覺得說,因為可能AlphaGo裡面有用了max pooling這樣的架構,所以或許這是一個它的弱點,你要針對這個弱點去攻擊它就可以擊敗它。

但是AlphaGo很強,它可能比李四十還強,它比高永夏還強,所以它顯然沒有這個顯而易見的弱點。所以到底是怎麼回事呢?我就一直覺得相當的困惑。

有一天我突然領悟到,會不會在這個AlphaGo的CNN架構裡面有什麼特別的地方呢?我相信說其實大家都讀過AlphaGo的paper,那個paper也沒幾頁,好像就六頁吧,應該就是一下子就看完了。

但是它後面有一個很長的附錄,我們一般都是不看附錄的。本來就是不看附錄的。我在想說,它在paper裡面,它只說了一句說它用CNN,但它沒有在正文裡面仔細描述過它的CNN架構,會不會實際上它的CNN架構裡面有什麼特別的玄機呢?

所以我就讀了一下它的附錄,在附錄裡面它描述了它的CNN架構,它是這樣說的,它的input是一個19x19x48的input,19x19我們可以理解,因為一個棋盤就是19x19。

18是怎麼來的呢?對AlphaGo來說,它把每一個位置都用48個value來描述它。

它裡面的value包括了,我們本來說只要在一個位置描述說它是不是白紙,有沒有黑紙就可以了,但其實AlphaGo它有加上了domain knowledge,它不只是說有一個位置有沒有白紙或黑紙,而是看說這個位置是不是處於叫吃的狀態等等。

所以我們如果讀完這一段的話,你會發現說,第一個layer它有做zero padding,也就是說它把原來19x19的image外圍補上更多的,讓它變成一張23x23的image。

它的第一個layer用的是5x5的filter,總共有K個filter,K的值它在paper裡面用的是192,另外它有4128跟256。

接下來它的stride是設1,然後它有用IOU的activation function,接下來它有2到12層,然後它有21x21,apply這個5x5的filter以後,它變成21x21的image。

接下來的filter都是3x3的filter,它的stride都是1。然後你就會發現說,其實AlphaGo是沒有用max pooling的,有沒有很神奇呢?它是沒有用max pooling的。

所以這個neural network架構的設計是應用之道,純乎一心。雖然說在image裡面我們都會用max pooling這個架構,但是針對圍棋的特性來設計neural network的時候,我們是不需要max pooling這個架構的。

所以在AlphaGo裡面,max pooling這個架構並不是疏失了什麼之類的,而是根據圍棋的特性,我們本來就不需要在圍棋的CNN裡面用max pooling這樣的架構。

那其實CNN也可以被用在很多的其他的task裡面,比如說CNN也被用在影像處理上。舉例來說,這個是一段聲音,你可以把一段聲音表示成所謂的spectrogram。

所謂的spectrogram的意思是說,這個橫軸是時間,這個縱軸是那段時間裡面聲音的頻率。

比如說,假設我們看這一段時間,這個偏紅色就代表說,在那一段時間裡面,那一個頻率的energy是比較大。而在這一段時間裡面,這一個頻率跟這個頻率跟這個頻率的能量是比較高的。

那這一張image其實是我說你好,然後看到的spectrogram,所以這個東西是你,這個東西是好。

那如果有透過訓練的人,他其實可以看這一張image,就知道說這一句話的內容是什麼。

我之前在MIT做PostDoc的時候,MIT的語音處理實驗室據說是最早發明spectrogram reading的團隊,所謂的spectrogram reading的意思就是練習看這個頻譜,就知道說它裡面的內容是什麼。

他們經年累月地在練習這一件事情,就練習得很強。他們每週的group meeting都要練習做spectrogram,就是老師會拿出一張spectrogram,然後大家就要判讀這一張spectrogram的內容。

老師就會指著一段說,這個spectrogram,這一段聲音,你覺得它是哪一個縫呢?縫就是類似音標的東西。

大家把一段聲音的音標解譯出來以後,你再靠language model上去把它decode成文字,然後通常都會答對。

你可能會覺得說,他們練到最後可能可以看一張image,就瞄反應說它的結果是什麼,但其實沒有辦法,通常這個解譯的過程大概要花一個小時。

這個東西就像念求遊戲之類的,是一個很厲害的技術。

既然人可以看這個image就知道說,它是什麼樣的聲音訊號,什麼樣的phoning。

我們也可以讓機器把這個spectrogram當作一張image,然後用CEO來判斷說,input這一張image,它是對應什麼樣的聲音訊號。

這邊通常判斷的單位比如說是phoning,也就是類似音標這樣子的單位,也有可能是syllable之類的。

但是這邊神奇的地方就是,當我們把一段spectrogram當作image丟到CNN裡面的時候,在語音上我們通常只考慮在frequency方向移動的filter。

也就是說我們的filter是這樣,是長方形的,它的寬就跟我們image的寬是一樣的。

那我們在移動filter的時候,我們只移這個方向。

為什麼是這樣子呢?當然也有人試過說,如果把filter移時間的方向上會怎麼樣呢?結果是沒有太大的幫助。

會這樣的原因,我認為是因為在語音裡面,這個CNN的output後面都還會再接別的東西,比如說再接LSTM或HLM等等,他們都已經有考慮temporal的information。

所以你在CNN裡面再考慮一次時間的information,其實沒有什麼特別的幫助。

但是為什麼在頻率上的filter有幫助呢?

你想想看,我們說我們用filter的目的,是為了要dictate說同樣的pattern出現在不同的region,我們都可以用同一個filter把它dictate出來。

那在聲音訊號上面,雖然比如說男生跟女生發同樣的聲音,男生女生發同樣說的你好,看起來這個spectrogram是非常不一樣的,但實際上他們的不同可能只是一個頻率的shift而已。

男生說的你好跟女生說的你好,他們的pattern其實是一樣的,比如說你看這個spectrogram的變化的情形,其實可能是一樣的。

那男生跟女生的差別可能只是一個頻率上的shift而已,就只是把這個pattern放在image上的不同的位置而已。

所以今天我們把filter在frequency的direction上移動是有效的,但是在time domain上的移動是沒有必要,是沒有帶來幫助的。

所以這又是另外一個例子,就是當你把CNN用在另外一個application上面的時候,你永遠要想一想說這個application的特性是什麼,而根據那個application的特性來design你的network的structure。

那我們也知道說CNN會被用在文字處理上面,這個是從paper上面截下來的圖。

在文字處理上面,假設你input一張word sequence,假設你現在要做的事情是讓machine偵測說這個word sequence代表的是positive的意思還是negative的意思。

首先input一個word sequence,你把這個word sequence裡面的每一個word都用一個vector來表示。

這邊的每一個vector代表了這個word本身的semantic,如果兩個word的含義越接近的話,它們的vector在高維的空間上就越接近。

這個東西叫做word embedding,如果你不知道word embedding是什麼的話,也沒有關係,你就記得說現在每一個word都被用一個vector來表示。

當你把每一個word都用一個vector來表示的時候,你把所有的word排在一起,它就變成一個image。

你可以把CNN套用在這個image上面,怎麼做呢?

當我們要把CNN用在文字處理上的時候,你的filter其實是長這個樣子,它的高跟image的高是一樣的。

然後你把你的filter沿著word的順序,沿著句子裡面詞彙的順序來移動,然後你就會得到一個vector。

不同的filter就給你不同的vector,然後接下來做max pooling,把max pooling的結果丟到fully connected layer裡面,你就會得到最後的output。

那在文字處理上,這個filter只在時間的序列上移動,而不在這個embedding的dimension上面移動。

就是你不會設計filter,它的移動的方向是這個方向的。

為什麼呢?如果你有做過類似的test,如果你有做過文字處理的test,知道這個embedding的dimension指的是什麼的話,知道word vector指的是什麼的話,你就會知道說,移動在這個方向上移動是不make sense的。

因為在這個word embedding裡面,每一個dimension的含義其實是獨立的。

當我們今天使用CNN的時候,你會假設說,第二個dimension跟第一個dimension有某種特別的關係,第四個dimension跟第五個dimension有某種特別的關係,而這個關係是重複的。

這個同樣的pattern出現在不同的位置,它們代表的是同樣的意思。但是在word embedding裡面,不同dimension是獨立的,所以在這個方向上移動filter是沒有意義的。

所以如果你在做文字處理的時候,你只會在sentence的順序上移動filter,而不會在word embedding的dimension上移動filter。

所以這個又是另外一個例子。雖然說大家覺得說CNN很powerful,你可以用在各個不同的地方,但是你在用在一個新的task的時候,你要想想你的新的task在設計這個CNN架構的時候,你要怎麼做。

如果你想要知道更多有關visualization的事情的話,以下是一些reference。我們剛才看到說,如果你想要用deep print的方法來讓machine自動產生一個digit,這件事情是不太成功的。

但是有很多其他的方法可以讓machine畫出非常清晰的圖,有很多其他的方法可以讓machine看過mnist裡面的那些數字以後,就學會畫出以假亂真的數字。

我這邊列了幾個方法,比如說有Pixel RNN、VAE、或者是GAN,給大家參考。講到這邊,大家有沒有什麼問題呢?
